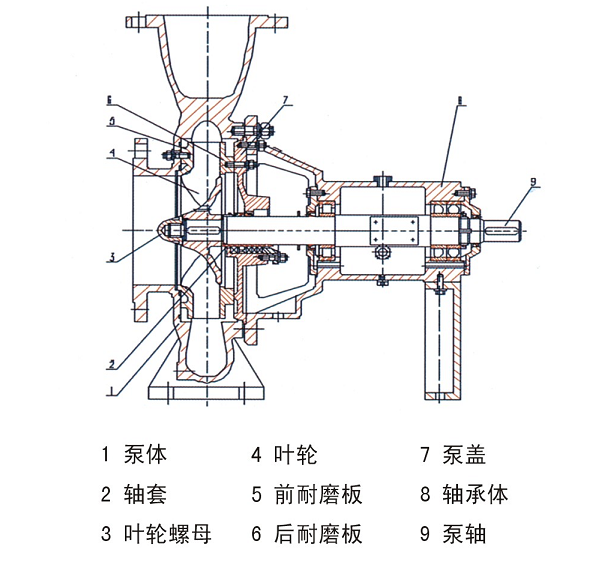

提浆泵结构图
一、产品概述：
TJB型提浆泵是一种经实际使用，具有高效、无或少泄露、抗堵塞性好、运行平稳、可靠性高、结构紧凑等特点。主要体现在以下几个方面：采用半开或全开式叶轮、耐磨板与叶轮前侧间隙可调、轴主要采用机械密封并选用高精度轴承（D级精度）及优质轴材料等。
二、产品用途：
TJB型提浆泵可广泛适用于矿业，轻工、造纸行业中温度低于110℃,浓度低于86％浆料的输送，同时也可用于工业和城市给水、排水等场合。
三、产品构造：
1.TJB型提浆泵为单级单吸悬臂式结构，主要由泵体、叶轮、泵盖、耐磨板及悬架部件组成；
2.浆料泵从电机端看，电机为顺时针方向旋转，且泵为轴向吸入，径向（中间）排出；
3.泵轴由两个高度滚动轴承支承，采用稀油润滑（20＃机油）；
4.轴封采用机械密封或填料两种型式；
5.浆料泵和电机由柱销联轴器直联传动。
四、性能范围：
流量：20-400m3/h 转速：1450r/min
扬程：10-132m 功率：1.5-550KW
