结晶器循环泵结晶器出料泵
结晶器循环泵结晶器出料泵

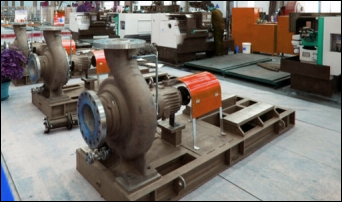

是一种单级单吸悬臂式离心泵，泵体为轴向吸入径向排出，泵体上铸出支撑脚，直接固定在底座上。泵盖通过止口固定在悬架体上，泵体和悬架体将泵盖夹紧。这些泵被设计用于输送浓度小于18%的纸浆、不长于100mm的纤维及含固量小于60%的其他浆料，其性能尺寸符合ISO2858标准，技术要求符合ISO5199标准。直锥型吸水室，速度场均匀，水力损失小，吸水室加导向板，减小液流周向旋量，降低水头损失，提高效率。叶轮优化设计，开式、半开式、两叶片可选，高效范围宽，输送介质适应性广，提高泵型通用性，降低成本。叶轮后叶片设计减小轴向力，保持介质固相远离机封腔，提高机封使用寿命。
结晶器循环泵结晶器出料泵部分性能参数：
|
型号 |
转速 r/min |
流量 m3/h |
扬程 m |
轴功率 kw |
效率 | ||
|
额定点 |
使用范围 |
额定点 |
使用范围 | ||||
|
CCP65-160 |
2900 |
50 |
40-60 |
32 |
34-27 |
7.2 |
60.5 |
|
CCP50-250 |
2900 |
50 |
40-60 |
80 |
85-75 |
21.24 |
51.3 |
|
1450 |
25 |
15-30 |
20 |
22-16 |
2.89 |
47 | |
|
CCP50-315 |
2900 |
50 |
40-60 |
125 |
127-110 |
33.13 |
51.4 |
|
1450 |
25 |
15-30 |
32 |
34-29 |
4.36 |
50 | |
|
CCP65-200 |
2900 |
100 |
80-120 |
50 |
55-45 |
21.6 |
63 |
|
1450 |
50 |
40-60 |
12.5 |
15-10 |
2.84 |
60 | |
|
CCP65-250 |
2900 |
100 |
80-120 |
80 |
84-70 |
36.94 |
59 |
|
1450 |
50 |
40-60 |
20 |
22-17 |
4.8 |
56.7 | |
|
CCP65-315 |
2900 |
100 |
80-120 |
125 |
127-110 |
61.04 |
55.8 |
|
1450 |
50 |
40-60 |
32 |
33-28 |
7.92 |
55 | |
|
CCP100-200 |
2900 |
200 |
160-240 |
50 |
55-46 |
40.07 |
68 |
|
1450 |
100 |
80-120 |
12.5 |
14-10 |
5.08 |
67 | |
|
CCP100-315A |
1450 |
93 |
65-100 |
28 |
30-25 |
11.63 |
62 |
|
ZJ100-315B |
1450 |
87 |
70-100 |
24 |
27-20 |
9.4 |
61 |
|
CCP100-400 |
1450 |
100 |
80-120 |
50 |
52-42 |
24.4 |
55.8 |
|
CCP100-400A |
1450 |
93 |
65-110 |
43 |
45-41 |
19.63 |
55.5 |
|
CCP80-200 |
2900 |
150 |
120-180 |
50 |
55-45 |
32.44 |
63 |
|
1450 |
75 |
60-90 |
12.5 |
15-10 |
4.17 |
61.2 | |
|
CCP125-250 |
1450 |
200 |
160-240 |
20 |
22-18 |
15.8 |
69 |
